面向对象分析和设计
目标：
- 描述本书的目标和范围。
- 定义面向对象分析和设计。
- 阐述一个简单的OOA/D例子。
- 综述UML和可视化敏捷建模。
本书的主要内容
- UML和对象思想：本书重点阐述对象设计。本书也将探讨如何在OOA/D中应用UML，并涵盖经常使用的UML表示法。
- OOD的原则和模式：本书将会讲授作为经典OOD之象征的职责驱动设计。同时，某些针对设计问题的、经过反复验证的解决方案可以被表示成为最佳实践的原则、启示或模式本书会通过介绍如何应用模式或原则，使读者更快地学习和熟练使用这些基本的对象设计习惯用法。
- 案例研究：本书对OOA/D的介绍是通过一些贯穿全书的案例研究来阐述的。
- 用例：OOD与作为其先决活动的需求分析具有紧密联系，而在需求分析中通常包含用例的编写。
- 迭代开发、敏捷建模和敏捷UP：需求分析和OOA/D需要在某种开发过程的语境中进行描述和实践。在这种情况下，使用著名的统一过程的敏捷方法作为迭代开发过程的样例，并在这一过程中介绍需求分析和OOA/D的主题。
总之，本书帮助学生或开发人员：
- 应用原则和模式来创建更好的对象设计。
- 基于作为示范的UP敏捷方法，在分析和设计中迭代地遵循一组公共的活动。
- 创建在UML表示法中常用的图。
本书并不是软件大全，其主旨是对OOA/D、UML和迭代开发进行介绍。
最重要的学习目标
OOA/D的荒岛技能：熟练的为软件对象分配职责。因为分配职责是必须要执行的一项活动，并且它对软件构件的健壮性、可维护性和可重用性具有重要影响。
本书描述并应用了对象设计和职责分配的9项基本原则。为了便于学习，将其组织奇拉并成为GRASP。
什么是分析和设计
- 分析：强调的是对问题和需求的调查研究，而不是解决方案。“分析”一词含义广泛，最好加以限制，如需求分析（对需求的调查研究）或面向对象分析（对领域对象的调查研究）。
- 设计：强调的是满足需求的概念上的解决方案（在软件方面和硬件方面），而不是其实现。与“分析”相同，对“设计”一词最好也加以限制，如面向对象设计或数据库设计。
有益的分析和设计可以概括为：做正确的事和正确的做事。
什么是面向对象分析和设计
在面向对象分析过程中，强调的是在问题领域内发现和描述对象。
在面向对象设计过程中，强调的是定义软件对象以及它们如何协作以实现需求。
在面向对象编程过程中，会实现设计出来的对象。
简单示例
- 定义用例
需求分析可能包括人们如何使用应用的情节或场景，这些情节或厂家可以被编写成用例。
用例不是面向对象制品，而只是对情节的记录。但用例是需求分析中的一种常用工具。
骰子游戏：游戏者请求掷骰子。系统展示结果：如果骰子的总点数是7，则游戏者赢；否则游戏者输。

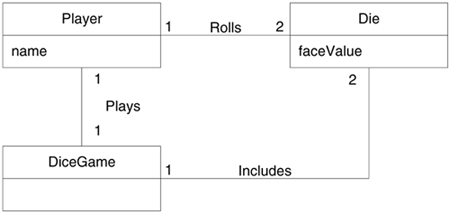

- 定义领域模型
面向对象分析关注从对象的角度创建领域描述。面向对象分析需要鉴别重要的概念、属性和关联。
面向对象分析的结果可以表示为领域模型，在领域模型中展示重要的领域概念或对象。
领域模型并不是对软件对象的描述，它使真实世界领域中的概念和想象可视化。因此，它也被称为概念对象模型。

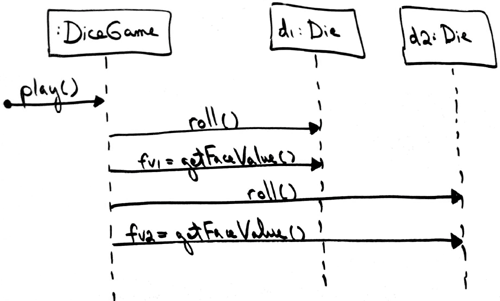

- 分配对象职责并绘制交互图。
面向对象设计关注软件对象的定义--它们的职责和协作。顺序图是描述协作的场景表示法。它展示出软件对象之间的消息流，和由消息引起的方法调用。
软件对象设计和程序可以从真实世界领域中获取灵感，但它们并不是对真实世界的直接建模或模拟。

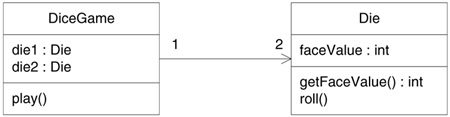

- 定义设计类图
除了在交互图中显示对象协作的动态视图外，还可以用设计类图来有效地表示类定义的静态试图。这样可以描述类的属性和方法。
与领域模型表示的是真实世界的类，设计类图表示的软件类。
要注意的是，尽管设计类图不同于领域模型，但是其中的某些类名和内容还是相似的。从这一方面讲，OO设计和语言能够缩小软件构件和我们所设想的领域模型之间的差距，即实现低表示差距。
什么是UML
统一建模语言是描述、构造和文档化系统制品的可视化语言。
应用UML的三种方式
- UML作为草图： 非正式的、不完整的图，借助可视化语言的功能，用于探讨问题或解决方案空间的复杂部分。
- UML作为蓝图：相对详细的设计图，用于：
- 逆向工程，即以UML图的方式对现有代码进行可视化。
- 代码生成。
- UML作为变成语言：用UML完成软件系统可执行规则说明。可执行代码能够被自动生成，但并不像通常一样为开发者所见或修改；人们仅使用UML“编程语言”进行工作。
敏捷建模强调了UML作为草图的方式。
应用UML的三种透视图
同一种表示法可以用来描述模型的三种透视图和类型：
- 概念透视图：用图来描述现实世界或所关注领域中的事物。
- 规格说明（软件）透视图：用图（使用与概念透视图中相同的表示法）来描述软件的抽象物或具有规格说明和接口的构件，但是并不约定特定实现。
- 实现（软件）透视图：用图来描述特定技术中的软件实现。
不同透视图中“类”的含义：
- 概念类：现实世界中的概念或事物。在概念或本质透视图中使用。UP领域模型包含概念类。
- 软件类：无论在过程还是方法中，都表示软件构件在规格说明或实现透视图中的类。
- 实现类：特定OO语言中的类。
可视化建模的优点
图可以帮助我们更为便利地观察全景，发现软元素或分析之间的联系，同时允许我们忽略或隐藏旁支末节。
